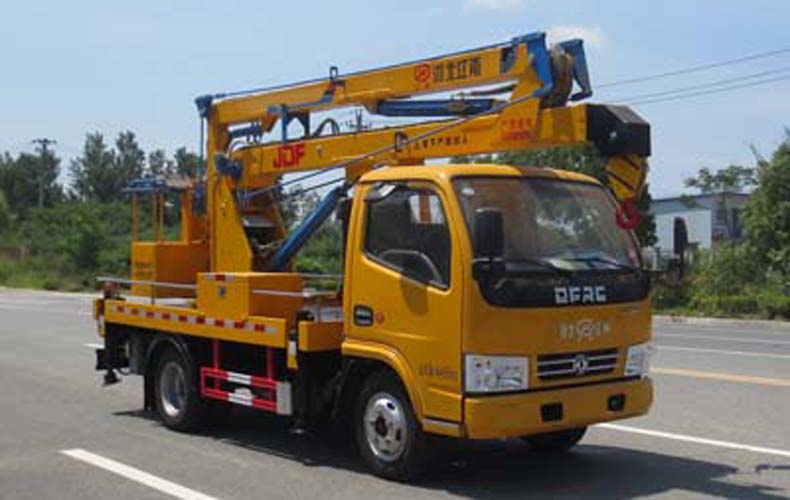

一、整车外形图：
二、产品主要特点：
1、 臂架和支腿均采用3-4㎜低合金Q345钢板折弯焊接成型，焊接采用自动焊机焊接，焊缝均匀，变形小，受力大，强度高；
2、 臂架与转台各转动联结轴套采用专用工装定位，焊后用龙门加工**加工，保证配合精度；
3、 切割件采用激光切割下料，外型美观，精度高；
4、 结构件及配套件轻量化设计，减重重量，节省燃油；
5、 H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
6、 回转机构采用可调节式，方便调节；
7、 转台双向360°连续回转，采用了**的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；
8、 上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
9、 下车与上车互锁，操作安全、可靠；
10、 上车操作通过节流阀实现手动无极调速；
11、 工作平台采用拉杆机械式调平，更加稳定和可靠；
12、 转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
三、适用标准
供货方应使用**颁布执行的**标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
引用有以下标准：
1）GB/T9465《高空作业车》
2）GB3766 《液压系统通用技术条件》
3）GB7258《机动车运行安全技术条件》
4）GB1589 《汽车外廓尺寸载荷及质量限值》
5）GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6）GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7）QC/T252 《专用汽车定型试验规程》
8）JB/ZQ3011工程机械焊接通用技术条件
9）JG5099 《高空作业机械安全规则》
10）CCAP-C11-01 《强制形产品认证实施细则 汽车》
四、行驶状态主要技术参数
|
类别 |
项目 |
单位 |
数据 |
|
|
JDF5040JGKE6 |
||||
|
尺寸参数 |
总长 |
mm |
5995 |
|
|
总宽 |
mm |
1960,2030 |
||
|
总高 |
mm |
2990 |
||
|
轴距 |
mm |
2700，2950 |
||
|
前悬 |
mm |
1040，1057 |
||
|
后悬 |
mm |
1540，1650 |
||
|
质量参数 |
驾驶室准乘人员 |
人 |
2 |
|
|
总质量 |
kg |
4495 |
||
|
轴荷 |
前桥 |
kg |
1800 |
|
|
后桥 |
kg |
2695 |
||
|
行驶参数 |
**行驶速度 |
km/h |
103 |
|
|
**小离地间隙 |
mm |
190 |
||
|
接近角 |
° |
24 |
||
|
离去角 |
° |
13 |
||
五、作**要技术参数
|
类别 |
项目 |
单位 |
数据 |
|
|
JDF5040JGKE6 |
||||
|
主 要 性 能 参 数 |
工作平台额定载荷 |
kg |
200 |
|
|
**作业高度 |
m |
12 |
||
|
**作业高度时作业幅度 |
m |
2 |
||
|
**作业幅度 |
m |
5.8 |
||
|
**作业幅度时作业高度 |
m |
7.3 |
||
|
**起吊重量 |
kg |
900 |
||
|
**起升高度 |
m |
6.4 |
||
|
支腿跨距 |
纵 |
m |
3300 |
|
|
横 |
m |
2700 |
||
|
支腿收放时间 |
收 |
s |
≥60 |
|
|
放 |
s |
≥60 |
||
|
回转速度 |
s/r |
≥60 |
||
|
平台起升时间 |
s |
≥120 |
||
|
平台下降时间 |
s |
≥95 |
||
|
吊重起升速度 |
m/min |
0～20 |
||
六、 配置说明
|
底盘型号 |
EQ1041S3CDF |
|
|
|
发动机 |
玉柴YCY24140-60柴油发动机，四缸、直列、高压共轨、增压中冷，功率103KW，国六排放标准 |
|
|
|
驾驶室 |
平头单排，乘坐2人，原装空调 |
|
|
|
臂架 |
臂架形式 |
三节折臂 |
|
|
材料 |
低合金Q345B/4mm |
|
|
|
臂架截面 |
四边形 |
|
|
|
起伏角度 |
0°-70°(相对水平面) |
|
|
|
吊臂 |
伸缩起重臂 |
伸缩长度1m |
|
|
起升机构 |
IQKN1B6Y；单绳拉力800 Kg |
|
|
|
钢丝绳 |
（30m）Φ7.7 |
|
|
|
吊钩 |
1T |
|
|
|
驱动 |
液压马达 |
|
|
|
支腿 |
支腿型式 |
前后H型 |
|
|
支腿材料 |
低合金Q345B/4mm |
|
|
|
液压锁 |
四个支腿都带双向液压锁 |
|
|
|
后支腿频闪灯 |
黄色；两只 |
|
|
|
车厢 |
材料 |
优质碳钢及型材，铺3㎜防滑花纹钢板 |
|
|
工具箱 |
800*400*400；带不锈钢门锁 |
||
|
围栏 |
Φ20不锈钢管 |
||
|
踏步 |
驾驶室侧带上下踏步 |
||
|
侧、后防护 |
优质碳钢冷弯型材；强度高 |
||
|
轮罩 |
注塑模具成型，美观，强度高 |
||
|
洗手水箱 |
塑料水箱 |
||
|
转台 |
立臂 |
低合金钢板拼焊组成 |
|
|
回转 |
双向360°连续回转 |
||
|
回转支承 |
单排四点接触球式带外齿，QWD730.20 |
||
|
减速机 |
涡轮蜗杆式，CW-28 |
||
|
马达 |
BMP-50 |
||
|
吊篮 |
额定载荷 |
≤200Kg |
|
|
尺寸 |
长X宽X高（mm）：1080X620X1100 |
||
|
调平形式 |
外置拉杆机械调平 |
||
|
保险带 |
一副 |
||
|
调平装置 |
机械调平，拉杆外置 |
||
|
液压系统 |
液压油箱 |
65L；带液位表 |
|
|
齿轮泵 |
定量泵，流量25ml/r |
||
|
工作压力 |
带压力表；16MPa |
||
|
液压阀组 |
集成电磁阀组 |
||
|
油缸 |
10只；带双向平衡阀或液压锁进行锁止，保证安全 |
||
|
操作系统 |
支腿 |
手动操作，各支腿可单独可调，上下车互锁 |
|
|
操作方式 |
手动和电动结合 |
||
|
臂架动作 |
转台和吊篮电动双位操作 |
||
|
发动机启动、熄火 |
转台和吊篮双位操作 |
||
|
发动机油门 |
手动拉线 |
||
|
油漆 |
知名品牌油漆；颜色光滑，线条美观； |
||
|
标识及标牌 |
清晰、醒目、**不褪色 |
||
七、作业范围图
八、主要液压元件清单
|
序号 |
货物名称 |
规格 |
产地 |
制造商名称 |
单位 |
数量 |
|
1 |
小臂油缸 |
63/35-380*650 |
湖北随州 |
湖北博利 |
只 |
1 |
|
2 |
上臂油缸 |
90/50-1022*1403 |
湖北随州 |
湖北博利 |
只 |
1 |
|
3 |
下臂油缸 |
90/50-1060*1460 |
湖北随州 |
湖北博利 |
只 |
1 |
|
4 |
垂直油缸 |
80/55-500 |
湖北随州 |
湖北博利 |
只 |
4 |
|
5 |
水平油缸 |
50/28-（500*2）*1560 |
湖北随州 |
湖北博利 |
只 |
2 |
|
6 |
伸缩油缸 |
63/35-1000*1300 |
湖北随州 |
湖北博利 |
只 |
1 |
|
7 |
平衡阀 |
25160BF |
江苏扬州 |
扬州中梅 |
只 |
3 |
|
8 |
液压锁 |
S0-K8L-41B |
江苏扬州 |
扬州中梅 |
只 |
4 |
|
9 |
液压锁 |
S0-K8L-43 |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
10 |
多路阀 |
DL-8H-5 |
江苏扬州 |
扬州中梅 |
只 |
1 |
|
11 |
集成块 |
ZMFB-14（6联） |
江苏扬州 |
扬州中梅 |
台 |
1 |
|
12 |
节流阀 |
GKZ-14 |
江苏扬州 |
扬州中梅 |
只 |
2 |
|
13 |
回转支承 |
QWD730.20 |
山东烟台 |
烟台浩阳 |
台 |
1 |
|
14 |
减速机 |
CW-28 |
湖北随州 |
随州亿丰 |
台 |
1 |
|
15 |
起升机构 |
IQKN1B6Y |
山东泰安 |
泰安艺群 |
台 |
1 |
|
16 |
齿轮泵 |
CB-FC25 |
河北邢台 |
河北为国 |
台 |
1 |
|
17 |
液压马达 |
BMP-50 |
山东邹城 |
邹城三洋 |
台 |
1 |
|
18 |
绞车马达 |
BMT-100/PHF |
山东邹城 |
邹城三洋 |
台 |
1 |
|
19 |
||||||
|
20 |
九、可选装配置
|
|
项 目 |
选 配 内 容 |
|
可 选 装 配 置 |
工作吊篮 |
□铝合金吊篮 |
|
应急泵 |
□电动泵 |
|
|
照明灯 |
□吊篮照明灯 |
|
|
频闪灯 |
□前支腿频闪灯 |
|
|
水平仪 |
□支腿水平仪 |
|
|
限位开关 |
□臂上升极限位置限位开关 |
|
|
软腿保护 |
□软腿报** |
|
|
平衡阀 |
□进口平衡阀 |
|
|
电液比例操作 |
□电液比例和线控操作系统 □电液比例和遥控操作系统 |
|
